Резервуары

Классические методы обследования резервуаров и их ограничения

1. Что используется сегодня

Стандарт, предписываемый нормативными документами для топливных резервуаров (нефть, нефтепродукты, химические вещества), предполагает комплексный подход:

• Остановка и опорожнение резервуара — полная выкачка содержимого, очистка, пропарка, обеспечение газобезопасности
• Ультразвуковая толщинометрия по сетке с миллионами точек — замер остаточной толщины стенок и днища
• Испытание наливом с применением акустической эмиссии — выявление мест утечек и коррозионного растрескивания под нагрузкой
• Визуальный и измерительный контроль сварных швов (магнитопорошковый или капиллярный)

2. Главные ограничения классического подхода

Технически это всеобъемлющий подход. Практически — это катастрофически дорогой простой объекта, измеряемый неделями потери прибыли и зачастую требующий опорожнения резервуара

• Недели простоя — пока резервуар остановлен, очищен и проверен, предприятие теряет прибыль от неиспользуемых мощностей
• Огромные прямые затраты — на очистку, утилизацию отходов, работу десятков специалистов, дорогостоящее оборудование
• Гигабайты данных без осмысленной модели износа — тысячи измерений сводятся лишь к поиску участка с минимальной толщиной
• Риски при повторном вводе — после очистки и ремонта резервуар может повести себя непредсказуемо
• Невозможность частого контроля — из-за высокой стоимости и остановки резервуары обследуют редко

3. Что остаётся незамеченным

• Микротрещины в сварных швах, которые не всегда выявляются акустической эмиссией
• Скрытая коррозия под днищем (со стороны грунта), куда не добраться без подъёма резервуара
• Зоны повышенных напряжений в местах примыкания патрубков и люков
• Обводнение или пустоты в грунте под основанием — приводят к неравномерной осадке и дополнительным нагрузкам
• Усталостные изменения металла после длительной эксплуатации, не проявляющиеся в толщинометрии
• Состояние антикоррозионных покрытий на недоступных участках

4. Сравнение: традиционные методы и DEXScan

5. Что получает заказчик при обследовании методом DEXScan

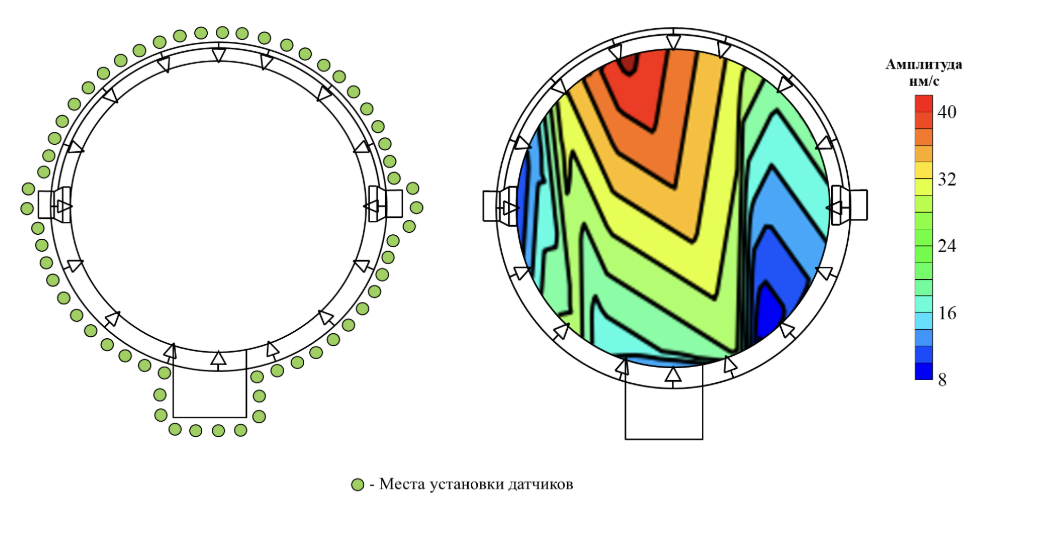

• Полную картину состояния резервуара без его остановки — стенки, днище, грунт основания, зоны коррозии
• Выявление скрытых дефектов (включая коррозию под днищем) до того, как они приведут к утечке или аварии
• Точную локализацию проблем — точечный ремонт вместо замены всего резервуара
• Экономию миллионов рублей — отсутствие затрат на очистку, простой, утилизацию и повторный ввод
• Обоснование для продления ресурса — техническое заключение для Ростехнадзора и страховых компаний
• Возможность проводить обследования чаще — благодаря низкой стоимости и отсутствию остановки можно отслеживать динамику коррозии
