Подземные сооружения

Поиск подземных полостей и диагностика скрытых коммуникаций

Решаемые задачи:

Поиск подземных полостей и коммуникаций
Определение утечек на скрытых трубопроводах

Оборудование: Виброскоп DR-24 (обычное и взрывозащищенное исполнение)

Позиционирование по GPS
Автоматическая передача данных на удаленный сервер

Суть пассивного метода:

Мы измеряем собственные микроколебания конструкций на уровне нанометров. Эти колебания, неощутимые для человека, существуют постоянно за счет природных и техногенных источников (ветер, движение транспорта, работа оборудования).

Каждая конструкция в зависимости от своей геометрии, материала и состояния колеблется на определенных частотах собственных колебаний. Наш метод устанавливает соответствие между изменениями этих частот и наличием дефектов или изменением условий закрепления

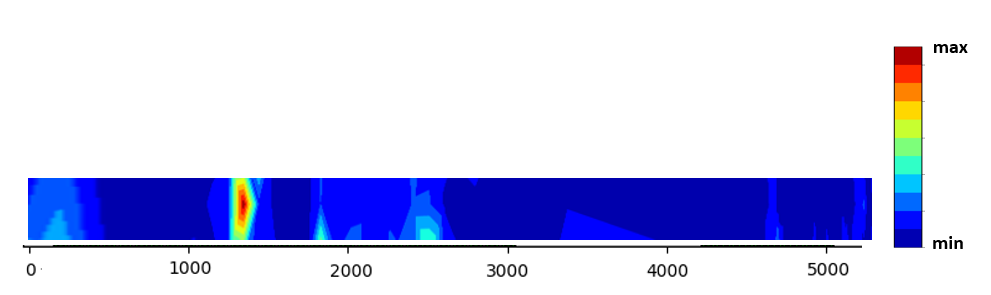

Локализация утечки на подземном трубопроводе

Исходные данные и задача:
Требовалось срочно определить точное местоположение утечки на участке подземного трубопровода протяженностью 5 км и оценить общее напряженно-деформированное состояние (НДС) конструкции после факта разгерметизации

Результаты диагностики:
Точное местоположение утечки определено на расстоянии 800 м от начала обследуемого участка. Ключевым индикатором стало появление аномального высокочастотного сигнала при нагнетании в трубопровод пробного давления (до 3.3 МПа). Дополнительно выявлена аномальная зона, связанная с конструктивным изгибом трубопровода на участке 1100–1200 м

Заключение и рекомендации:
Заказчик получил точные координаты для точечного вскрытия грунта и ремонта, что исключило масштабные земляные работы на всей трассе. На участке 1100–1200 м рекомендовано провести профилактическое обследование для контроля НДС в зоне конструктивного изгиба

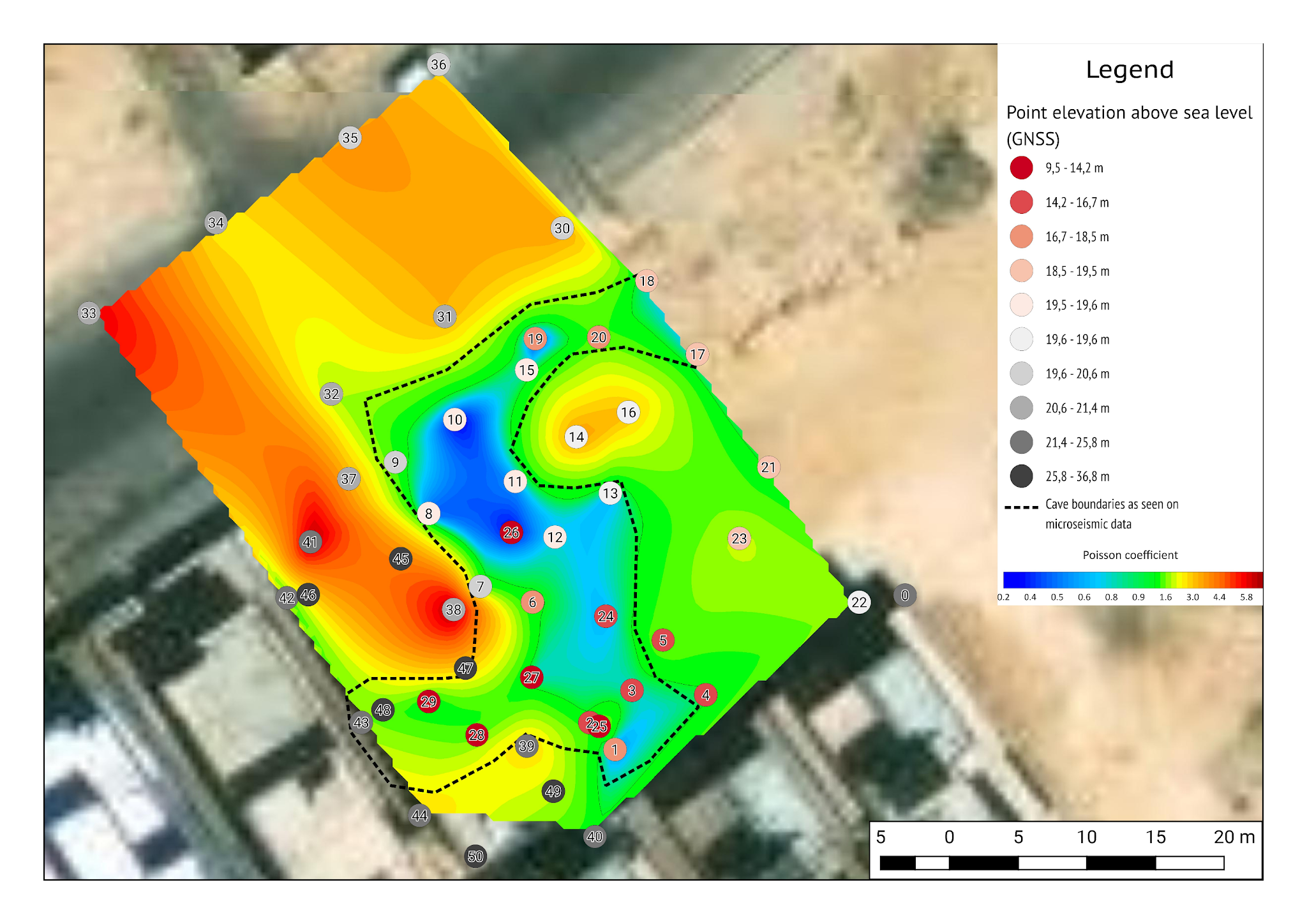

Поиск карстовой полости и оценка рисков для фундамента здания


Исходные данные и задача: Требовалось определить точные контуры и глубину залегания карстовой пещеры, обнаруженной в городской черте, и оценить её влияние на устойчивость фундамента жилого дома, расположенного над ней. Существовала прямая угроза обрушения или деформации здания
Результаты диагностики: Построена карта аномального микросейсмического отклика, качественно совпавшая с визуальными данными спелеологов и выявившая дополнительные, невидимые с поверхности участки полости. Анализ данных, полученных на фундаменте дома, выявил неравномерное распределение вибрационных нагрузок, указывающее на перераспределение веса конструкции и возникновение опасных напряжений в фундаменте над полостью
Заключение и рекомендации: Подтвержден непосредственный риск для сооружения. Выявлены зоны концентрации напряжений в фундаменте, указывающие на конкретные участки, наиболее уязвимые для разрушения. Результаты легли в основу проекта по укреплению грунтов и мониторингу деформаций здания

Исходные данные и задача:
Требовалось определить точные контуры и глубину залегания карстовой пещеры, обнаруженной в городской черте, и оценить её влияние на устойчивость фундамента жилого дома, расположенного над ней. Существовала прямая угроза обрушения или деформации здания

Результаты диагностики:
Построена карта аномального микросейсмического отклика, качественно совпавшая с визуальными данными спелеологов и выявившая дополнительные, невидимые с поверхности участки полости. Анализ данных, полученных на фундаменте дома, выявил неравномерное распределение вибрационных нагрузок, указывающее на перераспределение веса конструкции и возникновение опасных напряжений в фундаменте над полостью

Заключение и рекомендации:
Подтвержден непосредственный риск для сооружения. Выявлены зоны концентрации напряжений в фундаменте, указывающие на конкретные участки, наиболее уязвимые для разрушения. Результаты легли в основу проекта по укреплению грунтов и мониторингу деформаций здания
