Диагностика состояния опор ЛЭП, свай и фонарных столбов методом стоячих волн

Экспресс-оценка устойчивости без земляных работ и остановки эксплуатации

Решаемые задачи:

Определение степени закрепления основания опоры (столба, сваи)
Выявление обводнения грунта в приопорной зоне
Обнаружение скрытых дефектов (электрокоррозия, разуплотнение)
Сравнительный анализ состояния однотипных конструкций на протяжённых участках
Приоритезация объектов для углублённого обследования

Оборудование: Виброскоп DR-24 (обычное и взрывозащищенное исполнение)

Позиционирование по GPS
Автоматическая передача данных на удаленный сервер

Суть пассивного метода:

Мы измеряем собственные микроколебания конструкций на уровне нанометров. Эти колебания, неощутимые для человека, существуют постоянно за счет природных и техногенных источников (ветер, движение транспорта, работа оборудования).

Каждая конструкция в зависимости от своей геометрии, материала и состояния колеблется на определенных частотах собственных колебаний. Наш метод устанавливает соответствие между изменениями этих частот и наличием дефектов или изменением условий закрепления

Ключевые преимущества метода для эксплуатирующих организаций

Скорость: Обследование одной опоры — до 1 минуты
Экономичность: Отсутствие затрат на земляные работы и восстановление грунта
Безопасность: Не создаёт дополнительных рисков обводнения и коррозии оснований
Системный подход: массовое обследование с итоговой таблицей и визуализацией состояния всех объектов на карте
Адресность: Точечное применение ремонтных ресурсов только к выявленным проблемным опорам

Проект: Обследование опор контактной сети (РЖД)

Исходные данные и задача:
Экспресс-оценка состояния свайных опор на перегоне. Требовалось выявить опоры с потерей устойчивости и обводнением грунта без проведения земляных работ, которые создают долгосрочные риски подтопления и коррозии оснований

Результаты диагностики:

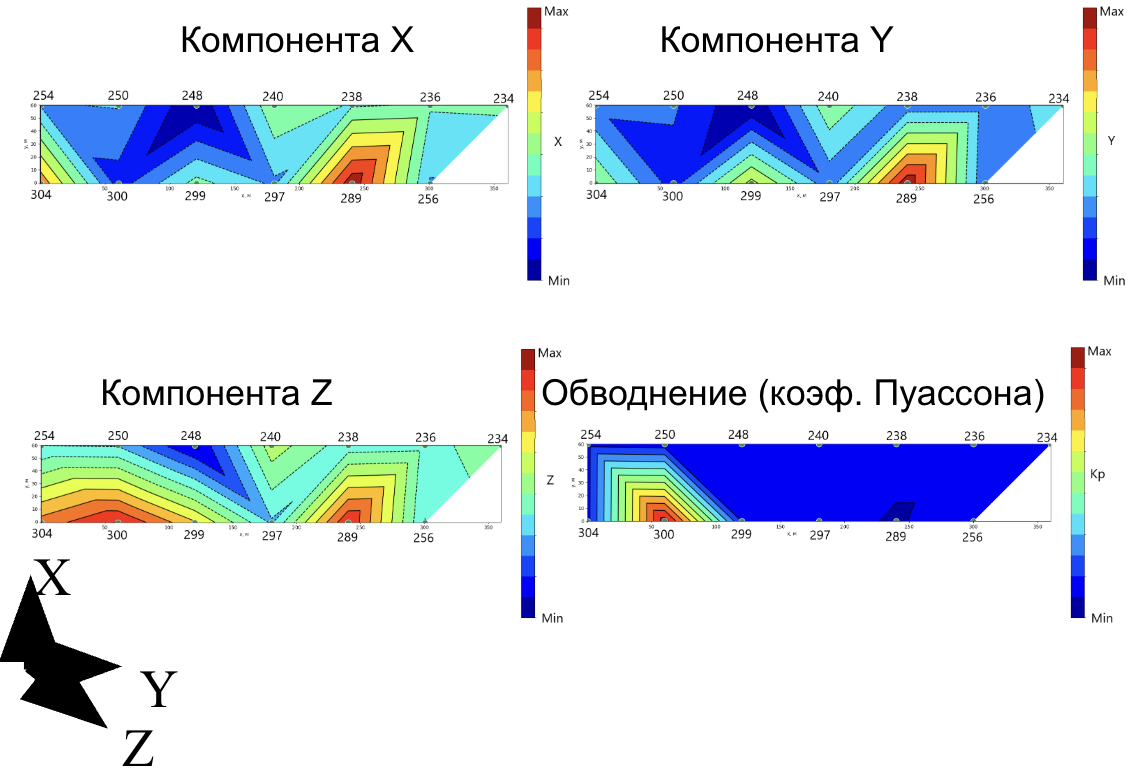

По трёхкомпонентным спектрам (X, Y, Z) выявлены сваи с признаками электрокоррозии и обводнения. Определены опоры с нарушенным закреплением основания. Получен коэффициент Пуассона для оценки степени обводнённости грунта

Заключение и рекомендации:
Метод позволил без вскрытия грунта выделить критические опоры, требующие внимания. Результаты представлены в виде тепловой карты с цветовой индикацией (зелёный — норма, жёлтый — внимание, красный — критично). Полученные данные являются основанием для точечного применения традиционных методов контроля только к выявленным проблемным опорам

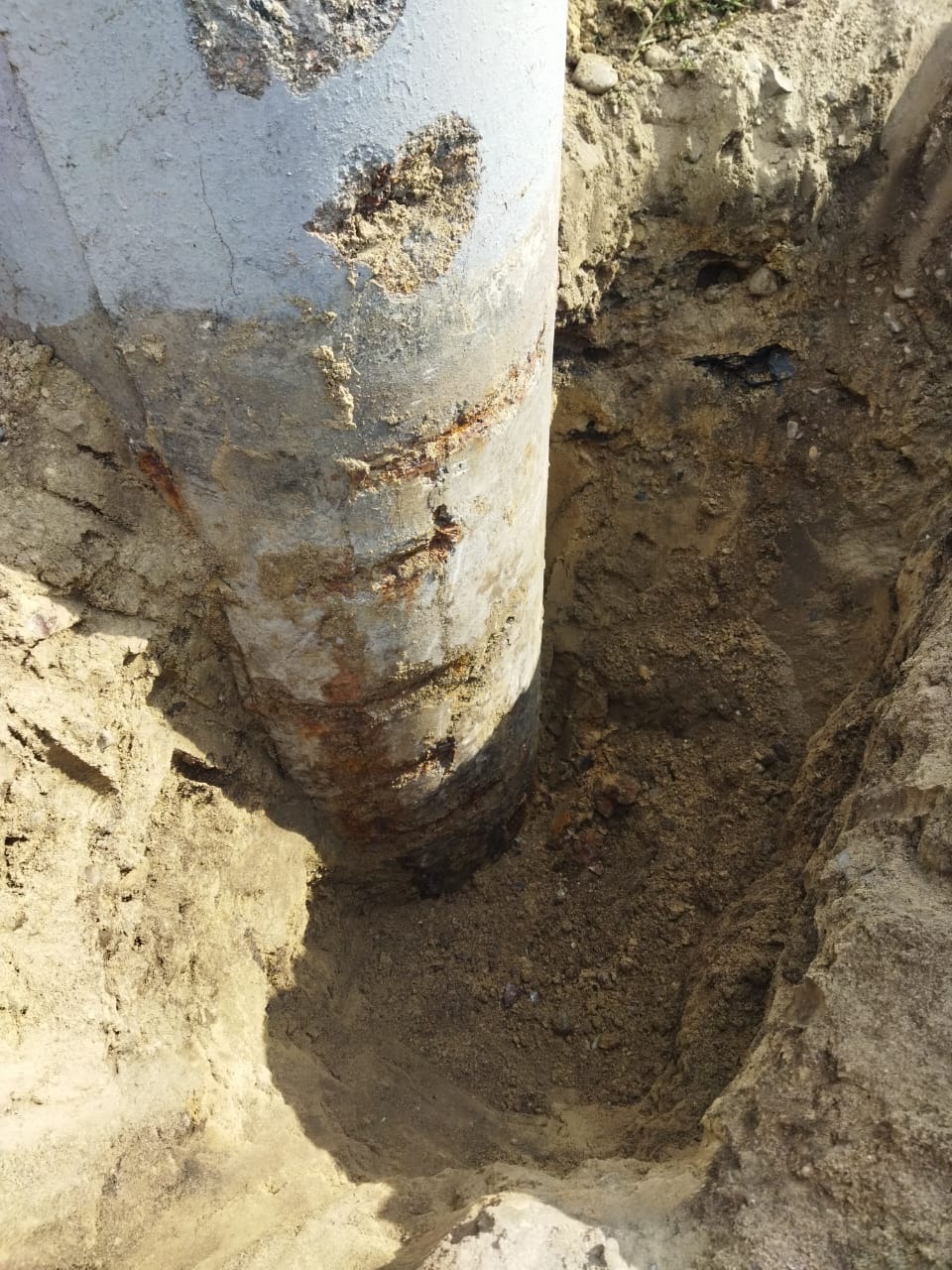

300 свая с Электрокоррозией

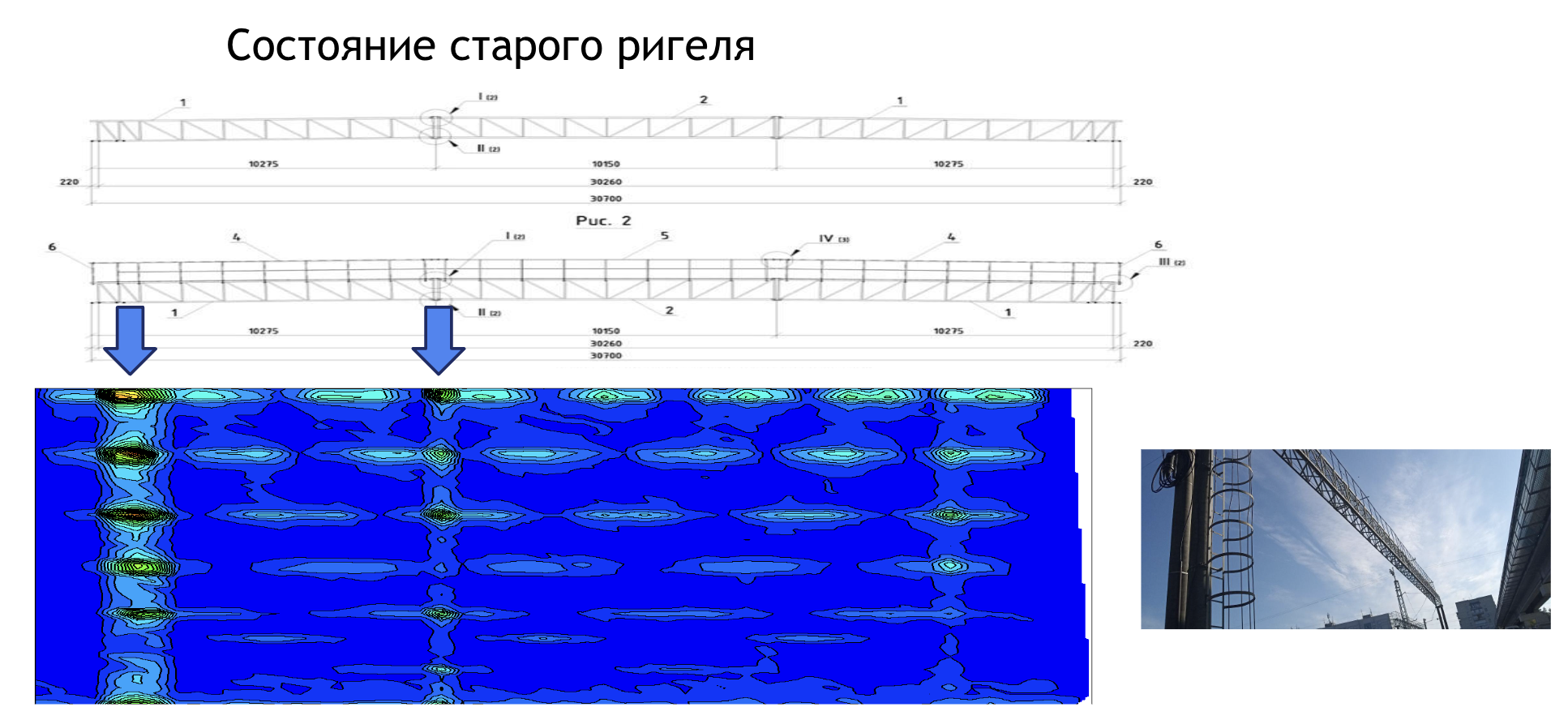

Проект: Сравнительный анализ ригелей контактной сети

Исходные данные и задача:
Сравнительная диагностика нового и старого ригеля на станции для оценки их технического состояния и выявления признаков износа

Результаты диагностики:
Метод чётко зафиксировал разницу в частотно-амплитудных характеристиках нового и старого ригеля. Для старого ригеля выявлены параметры, указывающие на снижение жёсткости и наличие усталостных явлений

Заключение и рекомендации:
Объективно подтверждено ухудшение состояния старой конструкции. Результаты позволяют планировать замену или усиление ригелей на основе фактических данных, а не только по сроку службы

Проект: Диагностика контактного провода МФ100

Исходные данные и задача:
Оценка состояния участка контактного провода (5–10 м) по минимальным замерам для выявления зон износа и потери прочности

Результаты диагностики:

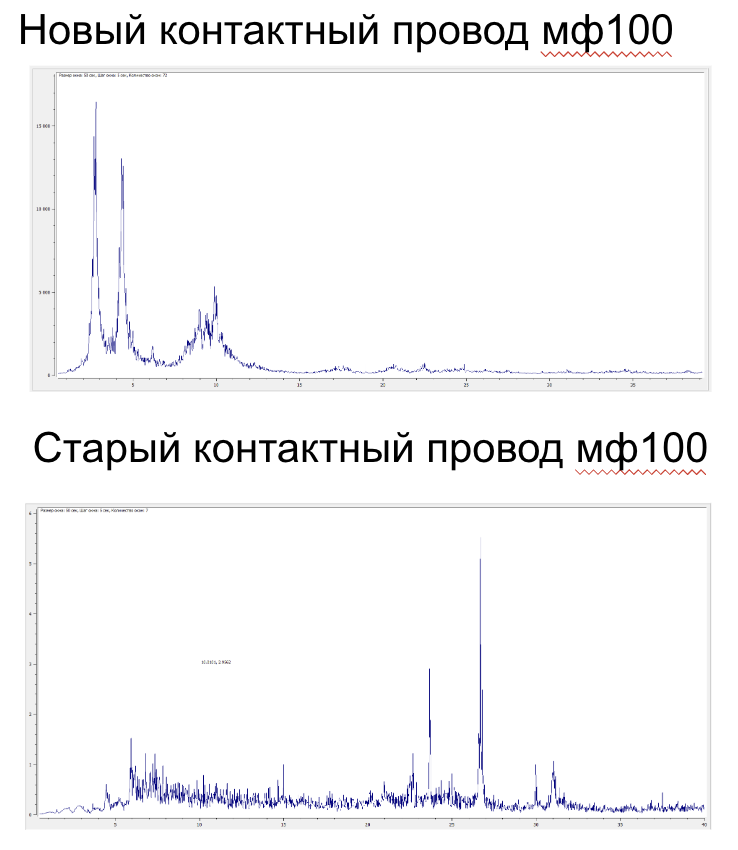

По одной точке измерений (5–10 секунд) получена оценка состояния протяжённого участка. Выявлена принципиальная разница в спектральных характеристиках нового и изношенного провода

Заключение и рекомендации:
Подтверждена возможность экспресс-оценки состояния линейных объектов без сложных измерений. Метод пригоден для быстрого скрининга протяжённых участков контактной сети с выделением проблемных зон
